英特尔最近的季度收益中隐藏了一个非常有趣的细节：该公司已成功开始批量交付其首个独立GPU(DG1)。对于公司而言，这是一个令人难以置信的里程碑，并且将浪费Xe沿Larrabee走的任何说法。不仅如此，该公司还透露，基于Intel Xe HPG架构的DG2 GPU已被开发出来并已在实验室中启动-因此也不会遥远。
英特尔发布了批量生产的首个独立GPU'DG1'，基于Xe HPG的DG2已录音并上电
有传言称英特尔的离散GPU程序是固定的，DG1永远不会以离散GPU格式出现。英特尔不仅打破了这一传言，而且宣布已经批量发售DG1。我们也知道DG1已经至少赢得了两项主要设计大奖-对于任何GPU爱好者来说都是好消息。GPU行业已经有两个参与者很长一段时间了，看起来它是官方的三巨头。

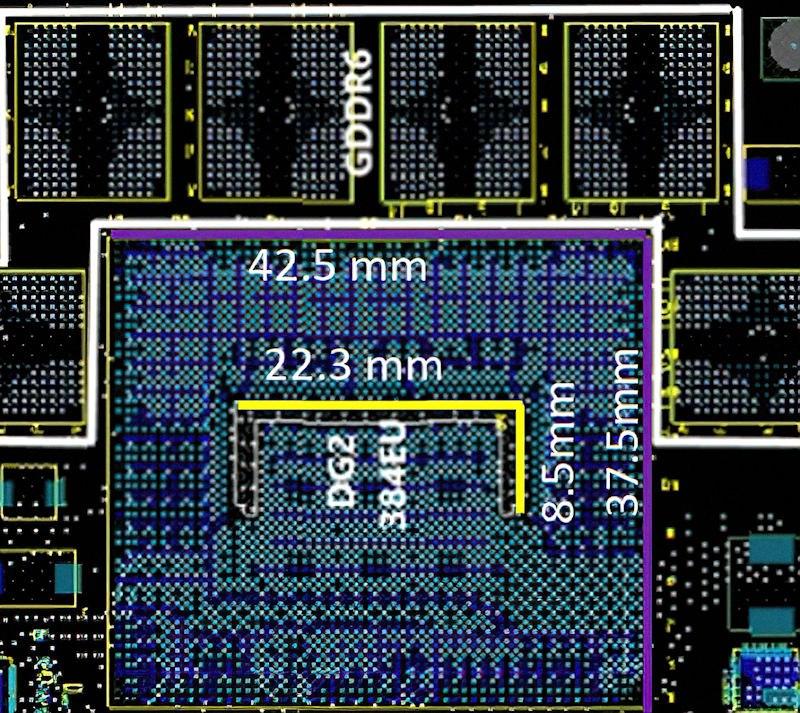

偷偷摸摸的公告隐藏在投资者介绍的幻灯片中，并确认了DG1的出货量和DG2的运输方式。英特尔还澄清说，DG2不仅是DG1的后继产品，而且基于Xe LP架构，还将成为具有Xe HPG架构的功能强大的GPU。考虑到DG1一直被认为是公司真正开始扩大工作规模之前的训练轮，这不足为奇。由于Xe HPG将按照台积电的工艺制造-不会因公司自身的制造困境而陷入困境或受到影响。
根据Twitter用户Raichu(仍被删除)的推文，英特尔的Xe HPG可能有960欧盟，而不是高端机型的512欧盟。如果为true，则这将使预期的内核数从4096增加到7680，并且还将显着提高卡的预期的TFLOP等级。
据泄密者称，英特尔目前正在评估960个欧盟的SKU。英特尔此前已经确认，Xe HPG将只有一个图块，而我们看到的最大图块有512个EU，因此这是该公司暗示的理论最大值。如果这个谣言是真的，那么可能是英特尔决定改变这一决定，并采用2块概念的合并版本(每个430欧盟-这表明来自Xe HP的合并死亡)。显然，这将有助于他们与NVIDIA和AMD的产品保持更加相关和更具竞争力。
据著名的Twitter泄密者@Mebiuw称，英特尔的Xe HPG系列定于2021年某个时候到货，并且首次发布时，GPU预计将具有6GB或8GB的GDDR6。无论如何，很明显，英特尔将首次进入游戏领域，而不是使用Ampere / Navi杀手，而是主流方法，并且很可能瞄准价格/性能最佳点。英特尔有足够的财力来补贴其GPU，并将其廉价出售给游戏玩家以建立市场份额，而Xe HPG应该是实现这一目标的理想工具。
英特尔Xe HPG的其他背景
虽然Xe HP和HPC使用HBM内存，但是Intel希望HPG品牌更加预算友好，因为它的目标是游戏玩家的死角。这就是为什么该架构配备GDDR6内存的原因。现在，尽管公司对架构保持沉默，但他们确实确认GPU将具有硬件专用的光线跟踪支持，并将在2021年的某个时候推出。
最大的启示可能是图形卡将在外部工艺(可能是台积电)上制造，这意味着它不会因英特尔可能面临的代工延迟而受到限制。[观点]自2021年问世以来，我猜想随着AMD等过渡到5nm时，台积电的7nm或6nm工艺将开始释放，这将成为该GPU最可行的工艺。[/意见]
为了获得有关Xe HPG的更多详细信息，我问Raja Koduri，GPU是基于MCM还是单个图块，虽然他没有直接回答问题，但他告诉我要参考其GPU节奏幻灯片中显示的包装细节。 。请参阅Xe HP等多块GPU，它们需要特殊的EMIB和Co EMIB封装，并且Xe HPG被列为具有“标准”封装。这确认GPU将随附1块Xe HPG。
Xe HPG哲学中的可扩展性架构也表明，第一个GPU是该公司的试用版，如果运行良好，向上扩展应该是微不足道的。尽管第一个Xe HPG GPU从单个图块开始，但是如果响应良好，则该公司可以轻松地扩展到更多图块，并成倍地提高其GPU的性能。此外，英特尔正在开发统一的驱动程序堆栈(例如，Tiger Lake的Xe GPU的驱动程序已与DG1一起使用)。
