AMD Radeon RX 6000“ Big Navi图形卡PCB泄漏–具有双8针连接器

据称，AMD即将推出的Radeon RX 6000“ Big Navi”显卡的PCB已经泄漏出去，这证实了我们最近听到的一些报道。该图片由Twitter用户EB-18泄露，并显示了似乎是具有RDNA 2驱动的Big Navi GPU的工程板。

AMD Radeon RX 6000“ Big Navi GPU”图形卡PCB泄漏-双8针连接器，16个电源相，VirtualLink USB Type-C端口和256位总线接口

与以前泄漏的工程板相比，最新的Radeon RX 6000系列图形卡PCB使我们可以更好地了解AMD的Big Navi“ Navi 21”级产品的期望。它仍将基于工程板，因此最终设计可能与我们在此看到的有很大不同。

因此，就PCB规格而言，GPU出于未知原因已被涂黑，但还有其他有趣的部分需要关注。工程板具有16相输出功能，可以看到两个电源连接器(8针)。VRM位于两个大型铝翅片散热器下方，这些散热器绝对不会包含在最终设计中。该卡具有至少四个显示输出，其中包括两个DisplayPort，一个HDMI端口和一个USB Type-C VirtualLink连接器，这是早期谣言所表明的。

在PCB顶部也可以看到一个BIOS开关，这很有趣。这可以是参考工程板，也可以是定制的AIB开发的工程板。我的猜测是，AIB已开始评估定制电路板设计，这是我们正在研究的首批样本之一。GPU周围有8个GDDR6内存点。这表示一个256位总线接口。现在，先前泄漏的PCB向我们展示了卡的背面，并且背面没有发现任何GDDR6芯片，这表明该卡正在使用更密集的DRAM模块，而不是用于双面内存。

AMD Radeon RX 6000“ Big Navi” GPU在3DMark Firestrike中得分超过11,000分吗?

除PCB泄漏外，CapFrameX还报告称AMD的Big Navi GPU“ Navi 21”在3DMark Firestrike Ultra基准测试中得分为11,500分。由于存在三个变体XL，XT和XTX，因此没有用户使用哪个Big Navi SKU的详细信息。无论如何，Big Navi GPU的GPU得分高得比GeForce RTX 3080快约8.5%，这给人留下了深刻的印象。如果这些数字用于参考卡和“ XT”变体，那么毫无疑问，AMD会全力以赴甚至从NVIDIA的旗舰图形产品GeForce RTX 3090夺走性能桂冠。

配备Navi 21 XT的AMD Radeon RX 6800 XT和配备Navi 21 XL GPU的Radeon RX 6800

AMD Radeon RX 6800系列将配备两张基于RDNA 2的图形卡，基于Navi 21“ Big Navi”的Radeon RX 6800 XT和Radeon RX6800。AMDRadeon RX 6800 XT将与Navi 21 XT GPU一起包装。具有72个计算单元或4608 SP的简化SKU。该卡还将在256位总线接口上具有16 GB的GDDR6内存，总带宽为512 GB / s，在参考规格下的时钟速度为2015 MHz基础和2250 MHz提升。昨天，据报道，Navi 21 XT的TBP的参考功率可高达320W，定制变型的功率高达355W。

AMD Radeon RX 6800显卡将配备更加精简的Navi 21“ Big Navi” GPU，该显卡具有64个计算单元和4096个流处理器。该卡将具有相同的VRAM配置，即16 GB GDDR6内存，一个256位总线接口，但是据报道，该卡最终将具有14 Gbps的较低存储时钟，这将提供448 GB / s的净带宽。 。在参考规格下，GPU将具有1815 MHz游戏时钟和2105 MHz增强时钟的时钟速度。还有人指出，带有Navi 21 XL GPU的AMD Radeon RX 6800可能在备用时钟上具有290W的TBP。

AMD Radeon RX 6000系列“ RDNA 2”图形卡阵容：

带有三风扇冷却解决方案的AMD Radeon RX 6800系列

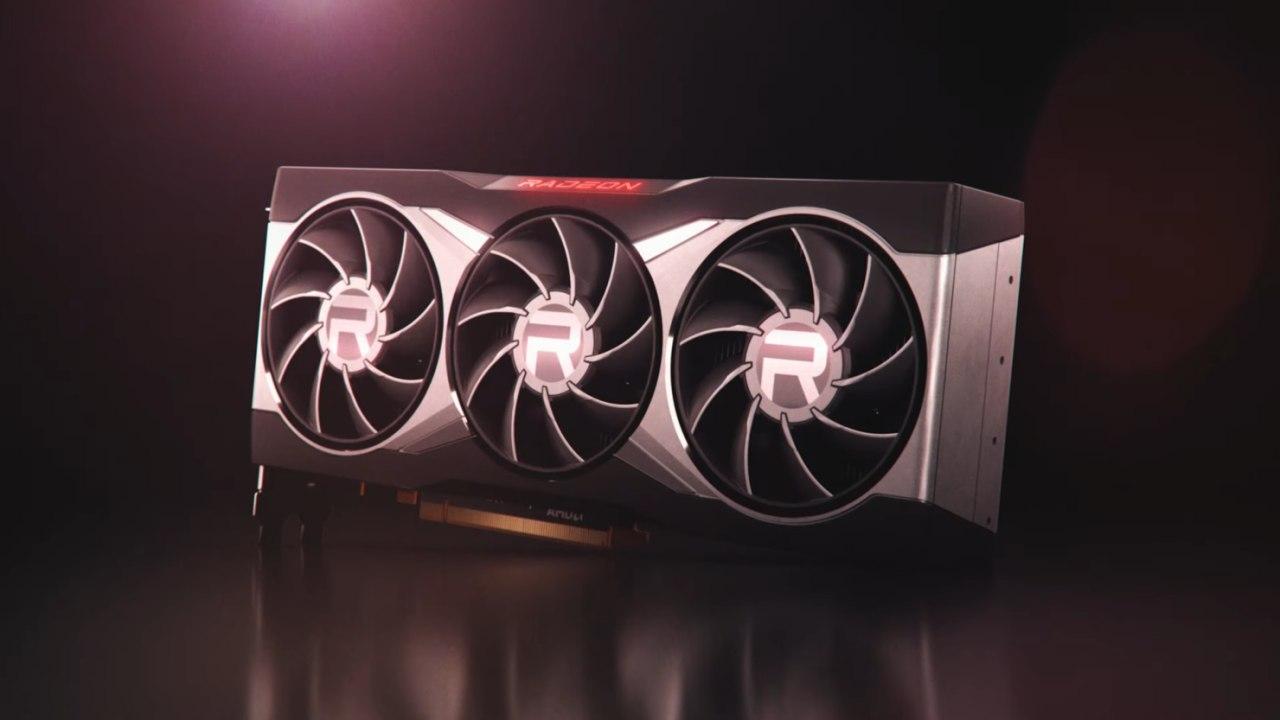

至于设计本身，Radeon RX 6000旗舰散热设计在红色和黑色设计下看起来都很棒。该卡在导流罩上安装了三轴轴向风扇，并在其下方装有一个大型铝散热器。该卡的侧面有LED点亮的Radeon徽标，侧面有一个大切口，可让风扇排出热空气。这种设计非常让人联想到NVIDIA GeForce RTX 20系列Founders Edition散热器。该卡将具有双8针电源，显示端口将包括USB Type-C(VirtualLink)，1个HDMI和2个DisplayPort连接器。

该卡还具有精美的背板和固定支架，可将冷却器固定到位。Radeon RX“ Big Navi” GPU看起来将采用标准的2插槽参考设计，该设计与NVIDIA的旗舰RTX 3080相同，但不及三插槽GeForce RTX 3090那么大。

AMD将于10月28日正式推出其RX 6000系列图形卡系列。对于所有硬件发烧友和主流PC游戏玩家来说，2020年下半年绝对是一个有趣的时刻，他们希望用最好的硬件升级他们的PC。
