英特尔本周在HotChips 32上向我们提供了更多信息，并首次展示了其下一代Tiger Lake移动CPU。该公司上周已向其Tiger Tiger处理器提供了有关第11代移动产品阵容的高级概述。您可以在这里查看。
英特尔展示第11代Tiger Lake CPU死机，让我们详细了解下一代移动处理器的所有新功能

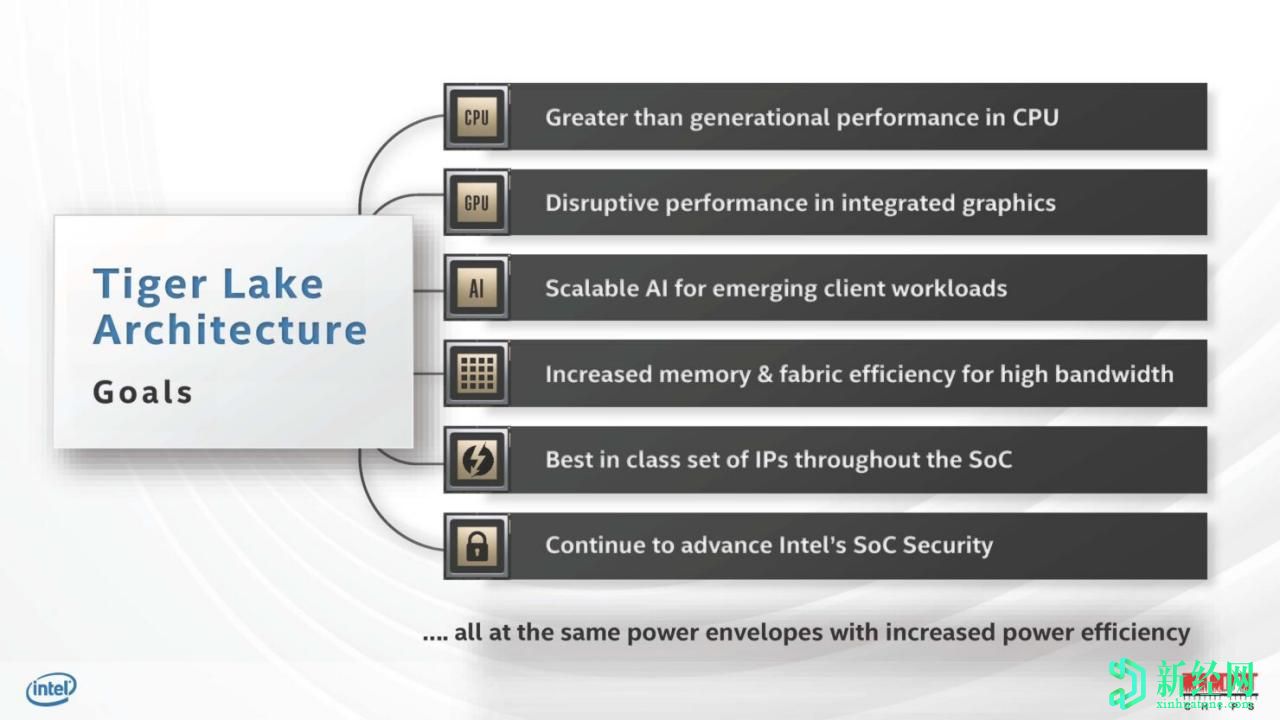

英特尔Tiger Lake CPU基于10nm ++工艺节点，并具有该公司最新的Willow Cove内核。Willow Cove核心体系结构与上一代Sunny Cove体系结构基于相同的基础。这可以看作是Sunny Cove在所有可能的方式上的改进，但同时，Willow Cove内核还具有重新设计的芯片层次结构，以实现更快的性能吞吐量。
英特尔将10nm ++工艺节点称为10nm SuperFin晶体管设计。英特尔本身声称，SuperFin流程可提供与适当的节点收缩相同的性能提升。英特尔表示，与第十代Ice Lake芯片上的标准10nm工艺节点相比，它已经实现了约17-18%的性能提升，同时提供了更快的频率。您可以在此处阅读我们的完整文章，详细介绍英特尔SUPERFin晶体管技术。
英特尔第11代Tiger Lake CPU框图
关于新近揭晓的细节，英特尔展示了其Tiger Lake CPU的方框图和模具照片。框图中提到了Ice Lake芯片的所有新功能，以及保持不变的部件。
首先，让我们看一下Ice Lake和Tiger Lake CPU之间的相似之处。包括DDR4内存控制器在内的一些控制器可以支持3200 MHz的速度，最大容量为64 GB。SGX，Fuse，JTAG，SVID和OPIO等其他控制器也类似于Ice Lake芯片上使用的控制器。显示器USB Type-C控制器还包括DP 1.4，这也是上一代产品。
Tiger Lake CPU仅保留了几个与Ice Lake类似的块。其余芯片都是全新的，可以在框图中清楚地看到。Tiger Lake CPU的主要新增功能包括Willow Cove内核，Xe LP图形和媒体引擎，12 MB的L3(最后一级缓存)，支持8K显示的新显示引擎(4条管道/ 64 GB / s)读取带宽)，具有6个摄像头传感器的IPU6(视频最高4K90，最初为4K30)，并增加了对LPDDR5内存的支持，速度最高为5400 MHz(32 GB容量)。其余街区在冰湖上进行了主要和次要升级。
英特尔Tiger Lake CPU将使用双环互连。Tiger Lake-U CPU系列将具有多达4个Willow Cove内核和一个Xe-LP集成GPU引擎，总共具有96个EU或768个内核，其运行频率约为1300 MHz。Tiger Lake CPU本身有望实现高达5 GHz的短突发频率，这对于其10nm ++工艺节点来说是令人印象深刻的。
第11代Tiger Lake CPU系列-专为移动笔记本电脑和游戏笔记本电脑打造
英特尔Tiger Lake CPU将被称为第11代Core系列，并将仅在笔记本电脑和游戏笔记本电脑中使用。阵容将以三种口味出现，包括Tiger Lake-Y，Tiger Lake-U和Tiger Lake-H。Tiger Lake-Y和Tiger Lake-U处理器存在数处泄漏，正在由各种OEM和便携式计算机供应商进行内部测试，这些处理器会将CPU集成到其下一代设备中。
在系列将包括15-28W TDP的CPU，并会配备4芯和8个线程，虽然在更高的时钟速度与提升接近4.50 GHz的。这些CPU还将配备GT2层，第12代Xe GPU，并采用UP3(BGA 1499)封装。如先前报道，Tiger Lake-U将于9月2日率先推出笔记本电脑。
制造商提供的文档提到了该系列产品的LPDDR5支持，而其余产品阵容将使用LPDDR4(X)存储器。我们已经看到带有LPDDR4和LPDDR4X内存的笔记本电脑与Tiger Lake-U CPU一起使用，因此我们可以期望多种配置，而很少有高端和更昂贵的变体提供LPDDR5支持。
英特尔Tiger Lake与AMD Renoir Mobility CPU的比较：
| CPU系列名称 | 英特尔Tiger Lake-U | AMD雷诺阿U系列 |
|---|---|---|
| 家庭品牌 | 英特尔第11代核心（U系列） | AMD锐龙4000（U系列） |
| 流程节点 | 10纳米 | 7纳米 |
| CPU核心架构 | 柳湾 | 禅宗2 |
| CPU核心/线程数（最大值） | 4/8 | 8/16 |
| 最大CPU时钟 | 待定（Core i7-1185G7） | 4.2 GHz（Ryzen 7 4800U） |
| GPU核心架构 | Xe图形引擎 | Vega增强型7nm |
| 最大GPU核心 | 96个欧盟（768个内核） | 8个CU（512核） |
| 最大GPU时钟 | 1300 MHz？ | 1750兆赫 |
| TDP（cTDP向下/向上） | 15W（12W-28W） | 15W（10W-25W） |
| 发射 | 2020年中 | 2020年3月 |
英特尔Tiger Lake-H系列将由4.5-9W TDP CPU组成，并具有多达4个内核和8个线程。GPU端将包括GT2层Gen 12 Xe GPU。Tiger Lake-Y处理器将采用UP4(BGA 1598)封装。Tiger Lake-Y系列将专门支持LPDDR4X内存。
然后是高性能的Tiger Lake-H系列，该系列将基于新的Willow Cove架构由多达8个核心和16个线程的芯片组成。CPU最多可承载34 MB的缓存，即24 MB L3(每个内核3 MB L3)和10 MB L2(每个内核1.25 MB)。Tiger Lake CPU将具有非对称的48/32 KB L1高速缓存，并将完全支持AVX2和AVX-512指令。Tiger Lake-H CPU将另外具有两级内存(2LM)和SGX(软件保护扩展)。英特尔的Tiger Lake-H系列将支持高达3200 MHz的DDR4速度。
英特尔Tiger Lake-H与AMD Ryzen H系列高性能CPU的比较：
| CPU系列名称 | 英特尔Tiger Lake-H | AMD雷诺阿H系列 | AMD塞尚H系列 |
|---|---|---|---|
| 家庭品牌 | 英特尔第11代核心（H系列） | AMD锐龙4000（H系列） | AMD锐龙5000（H系列） |
| 流程节点 | 10纳米 | 7纳米 | 7nm以上 |
| CPU核心架构 | 柳湾 | 禅宗2 | 禅宗3 |
| CPU核心/线程数（最大值） | 8/16 | 8/16 | 8/16 |
| 最大CPU时钟 | 待定 | 4.3 GHz（Ryzen 9 4900HS） | 待定 |
| GPU核心架构 | Xe图形引擎 | Vega增强型7nm | Vega增强型7nm |
| 最大GPU核心 | 96个EU（768个内核）？ | 8个CU（512核） | 8个CU（512核心）？ |
| 最大GPU时钟 | 待定 | 1750兆赫 | 待定 |
| TDP（cTDP向下/向上） | 35W（65W cTDP） | 35W（45W cTDP） | 35W（45W cTDP） |
| 发射 | 2021年第一季度 | 2020年第二季度 | 2021年第二季度？ |
英特尔还详细说明了它的Tiger Lake移动CPU可以从9W一直扩展到65W。我们知道英特尔正在为至少三个细分市场准备Tiger Lake CPU。其中包括Tiger Lake-Y，Tiger Lake-U和Tiger Lake-H。Tiger Lake-U CPU最初将在下个月以各种OEM设计投放市场，随后在今年晚些时候推出Tiger Lake-Y。Tiger Lake-H系列计划于2020年上半年推出，预计其TDP的范围从35W到45 / W65W(cTDP向上)。所有Tiger Lake CPU将支持PCIe Gen 4，USB 4和Thunderbolt 4功能。
10nm Tiger Lake CPU将于9月2日正式发布时，将解决基于AMD 7nm Zen 2的Ryzen 4000'Renoir'系列的问题。
